Hydraulikaggregate
Maßgeschneiderte Hydraulikaggregatlösungen für Industriemaschinen, Pressen, Hebesysteme und Sonderanwendungen.
PRODUKTGRUPPEN
Lassen Sie uns gemeinsam Ihr Gerät konfigurieren →Repräsentative Sicht. Layout und Komponenten werden entsprechend Ihrem Projekt festgelegt.

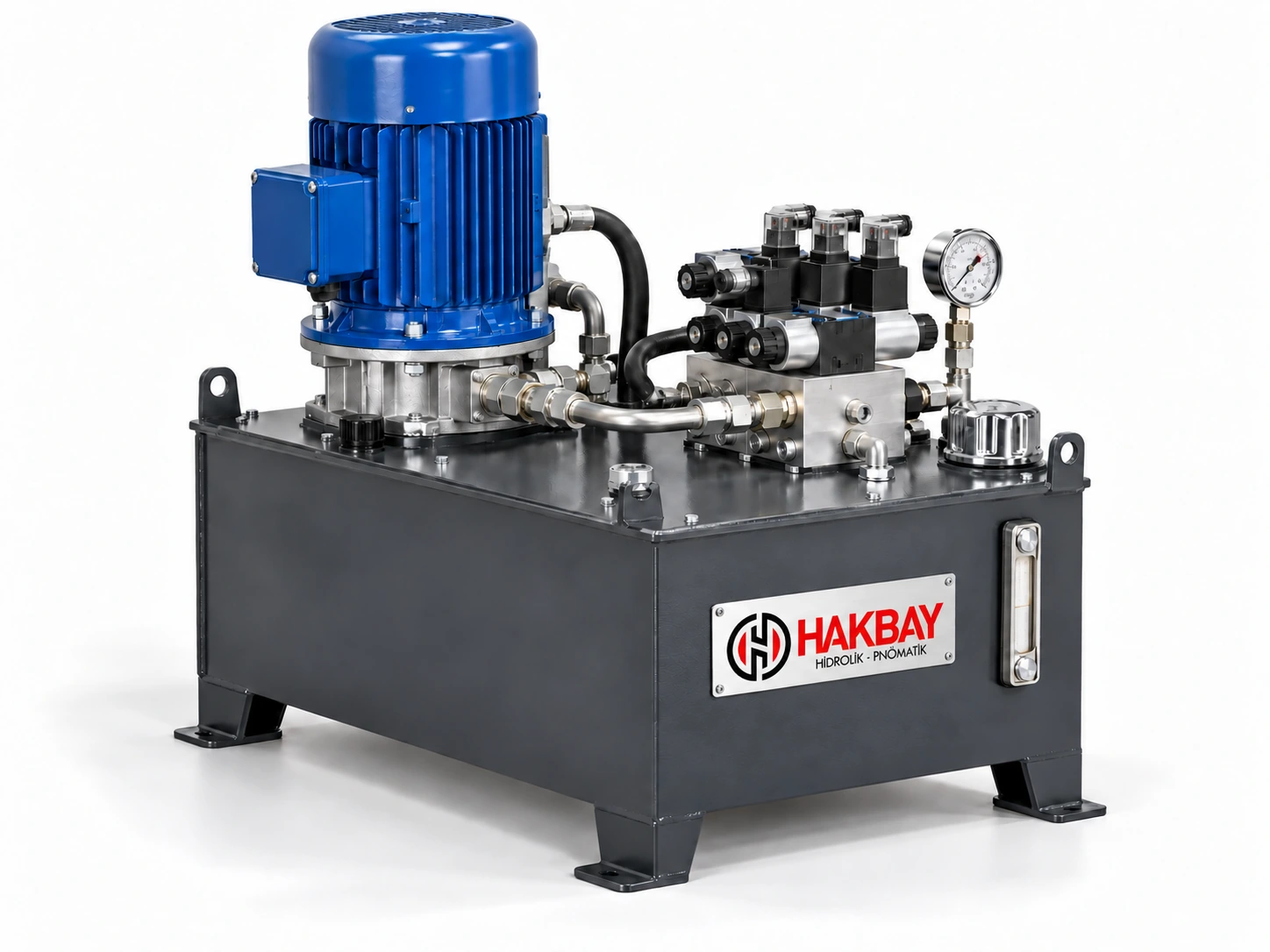

HAKBAY / STROMEINHEITEN
STANDARD
HYDRAULIK-EINHEIT
Für die Anforderungen Ihrer Maschine geeignetes Netzteil
Tank, Pumpe, Elektromotor, Filter und Steuerelemente werden gemeinsam bewertet. Die geeignete Struktur wird anhand Ihrer Arbeitsdruck-, Durchfluss- und Zyklusinformationen bestimmt.
| Tankinhalt | Passend zu Ihrem Projekt |
|---|---|
| Motorleistung | Je nach Druck und Durchfluss |
| Pumpentyp | Zahnrad- / Flügelzellenpumpen |
| Durchflussmenge | Nach Einschaltdauer |
| Arbeitsdruck | Je nach Anwendungsbedarf |
| Ventil- und Steuergruppe | Auswahl passend zur Funktion |
| Filtration | Optionen für Saug-/Rücklaufleitung |
| Wärmemanagement | Heiz-/Kühlleistung |
| Indikatoren | Je nach Systemanforderung |
Prinzipdemonstration; Es handelt sich nicht um ein Produktions- oder Montagediagramm. Die Schaltung ist auf die Funktionen Ihrer Maschine abgestimmt.

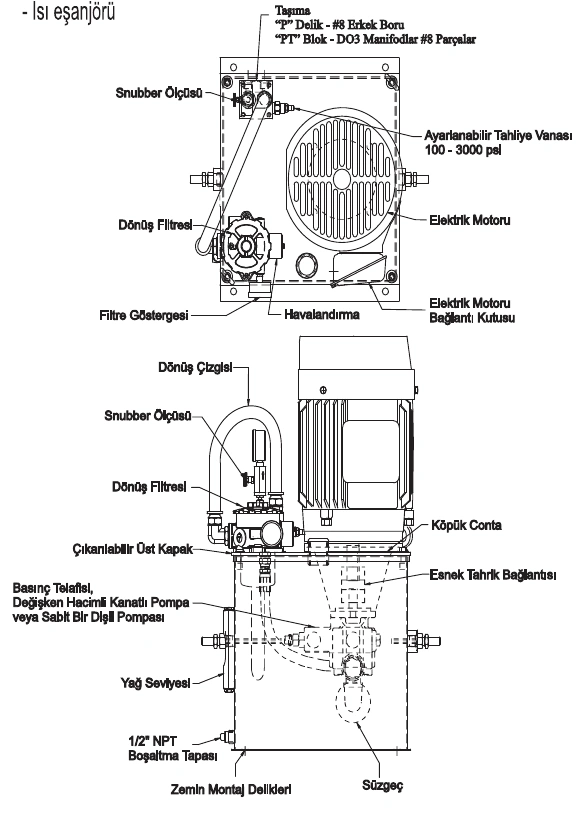

TECHNISCHES LAYOUT
Untersuchen Sie die Komponentenplatzierung im Katalog. Wenn die Projektmerkmale geklärt sind, wird eine dimensionale DWG-, DXF- oder STEP-Datei vorbereitet.
Katalog öffnen ↗Repräsentatives 3D-Layout · Durch Ziehen prüfen · Kein CAD-Modell basierend auf der Produktion.
SCHNELLE EINHEITENBERECHNUNG
Geben Sie die Grunddaten Ihres Zylinders ein und sehen Sie sofort die Vorauswahlwerte.
GESCHÄTZTE ERGEBNISSE
- Erforderliche Durchflussmenge
- — L/dk
- Geschätzter Arbeitsdruck
- — bar
- Berechnete Motorleistung
- — kW
- Volumen des Zugtanks
- — L
Berechnungsannahmen und Formeln
Ein Zylinder mit direkter axialer Last; g = 9,80665 m/s². Annahmen: 15% Druckreserve und 85% Gesamtwirkungsgrad. Q × 3 Minuten ist nur eine erste Tankschätzung; Wärmeberechnung und Prüfung des Arbeitszyklus sind erforderlich.
A = πD²/4 (Einfahren: π(D²−d²)/4), Q = A × Hub × 60 / (Zeit × 10⁶), p = Last × g × 10 / A × 1,15, P = p × Q / (600 × 0,85).
Grundlegende SI-Formeln: Parker ↗Ein Anfang für den Vorentwurf.
Bewerten Sie den Betriebszyklus und die Projektdetails mit unserem technischen Team für die endgültige Auswahl.
PROJEKTBILDER
Hydraulikaggregate aus der aktuellen HAKBAY Produktgalerie.
