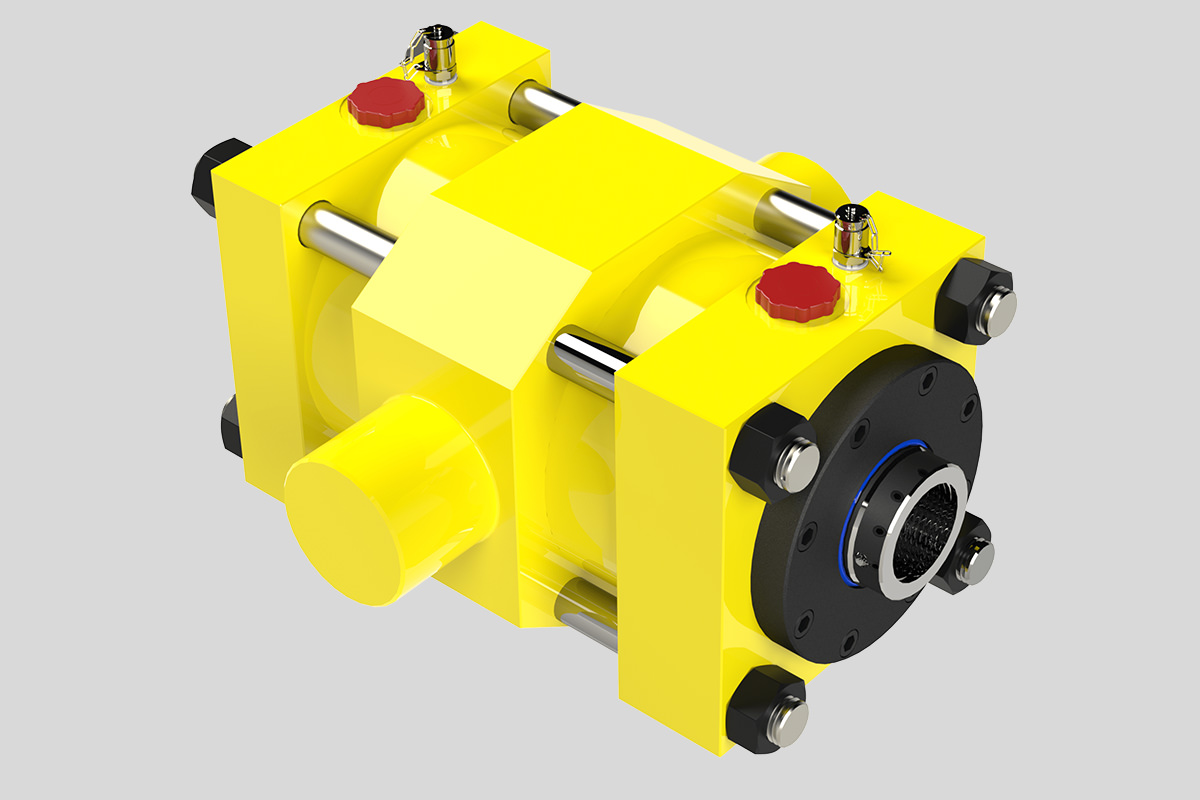

Özellikler

• Montaj ölçüleri ve bağlantı şekilleri CETOP RP43P standardındadır.
• 8 çeşit standart bağlantı elemanı.
• Piston çapı: 32 mm ile 320 mm arası.
• Piston kolu çapı: 12 mm ile 63 mm arası.
• 2000 mm’ye kadar strok uzunluğu.
• İsteğe bağlı olarak strok sonu ayarlanabilir yastıklama.
• İsteğe bağlı olarak çift milli seçeneği.

Teknik Özellikler

Standartlar:

Montaj ölçüleri ve bağlantı şekilleri CETOP RP43P standardındadır.
Piston çapı ve piston kolu çapı ISO 3320 standardındadır.
Test standardı ISO 10099’dür.

Maksimum Çalışma Basıncı: 10 Bar (1 MPa)

Kullanılan Akışkan: Şartlandırılmış kuru veya yağlı basınçlı hava. Eğer yağlı hava kullanılacak ise MAG özel hava hazırlayıcı yağı kullanılması tavsiye edilir.

Çalışma Ortam Sıcaklığı: -20 °C ile +80 °C arasında. İsteğe bağlı olarak -30 °C ile +200 °C arasında yapılabilmektedir.

Piston Hızı: Maksimum 1 m/sn.

Sistem temizliği: Basınçlı havadaki parçacık büyüklüğü maksimum 50 µm olmalıdır.

Uygulama Şartları

• Pnömatik silindir ve piston kolunun, hareket eksenlerinin ve bağlantı noktalarının mekanik hizalanması sağlanmalıdır. Piston kolu ve piston yataklamalarına gelebilecek yanal yüklerden kaçınılmalıdır.
• Piston kolu ve/veya pnömatik silindirin burkulma boyu ve burkulma yükü göz önünde bulundurulmalıdır.
• Maksimum çalışma basıncına pnömatik silindirin her çalışma durumunda uyulmalıdır.
• Agresif ince parçacıklar, buharlar, yüksek sıcaklıklar ve basınçlı havanın kirliliği gibi zararlı etkilerden kaçınılmalıdır.

Malzemeler

Silindir borusu; St 52 malzemeden imal edilmektedir.

Piston mili; yüzeyi minimum 20 µm sert krom kaplanmış f7 toleransında Ck45 malzemeden imal edilmektedir.

Ön ve arka kapaklar; alüminyum enjeksiyon döküm.
